Fabricación inteligente

THERMOLAN®

Asegura la calidad metalúrgica de cada colada en menos de 60 segundos.

Sistema de análisis térmico para el aseguramiento de la calidad de la fundición de hierro de grafito esferoidal, grafito laminar y grafito compacto.

Asegura las propiedades de los componentes fundidos desde la colada.

Thermolan® es el sistema predictivo de calidad metalúrgica para fundición esferoidal, fundición laminar y fundición de grafito compacto (CGI) que permite conocer en tiempo real las características principales de las piezas en fabricación.

Con una única muestra Thermolan® ofrece información clave sobre la calidad prevista de la colada en menos de 60 segundos.

Desarrollado por AZTERLAN, el sistema de análisis térmico Thermolan® es compatible con diferentes métodos de tratamiento. Además, es fácilmente instalable en el proceso de fundición, permitiendo implementar medidas correctivas para una fabricación sin defectos.

Thermolan logo

Ventajas

Reducción del rechazo

Aseguramiento de la calidad metalúrgica de la colada en fundición de hierro y representación del riesgo de aparición de defectos de contracción. Realización de un control de la calidad metalúrgica presentando, además, las claves para mejorarla.

Fácil aplicación y manejo

Selección personalizada de los parámetros relevantes y de la interfaz de trabajo.  Control simultáneo de hasta 6 canales, con hardware y software adaptados a los entornos industriales. Soporte de personal altamente cualificado de AZTERLAN.

Control de cada colada

Vigilancia de más de 30 parámetros a la par que determina el efecto de las materias primas sobre el metal base. Medición y comparación del el efecto de inoculantes y aditivos sobre la colada. Visualización de las curvas de enfriamiento y solidificación del metal.

Características del sistema

Así funciona Thermolan

Hardware

El sistema Thermolan® es un sistema versátil que puede ser utilizado en distintos puntos del proceso de fundición dependiendo de los objetivos del análisis.

Gracias a su flexibilidad permite distintas combinaciones, desde la instalación de un equipo en planta o el uso de un modelo autónomo portátil.

Se compone de una unidad de análisis y de varios porta-muestras que se conectan a la misma. Los porta-muestras se encuentran habilitados para tazas redondas y cuadradas, pudiendo gestionar 3 tazas por cada porta muestras.

Software

El software Thermolan® cuenta con un diseño intuitivo y flexible, adaptable a las vistas de parámetros que cada usuario y/o proceso de fabricación necesita.

La unidad de análisis de Thermolan® permite gestionar hasta 6 canales independientes para analizar muestras de forma simultánea.

Software compatible con Windows 7 o superior y preparado en diferentes idiomas.

Almacenamiento en base de datos interna y la posibilidad de exportar los datos a ficheros Excel u otras bases de datos.

Así funciona Themolan®

4 sencillos pasos

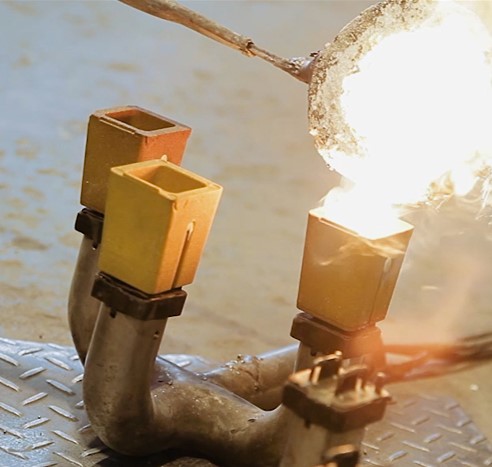

  1. Conecta las tazas térmicas al portamuestras.
  2. Vierte metal fundido dentro de la/s taza/s térmica/s.
  3. Sigue la curva de solidificación en tiempo real y obtén lecturas del sistema.
  4. Consigue las claves para mejorar las características de tu metal y tus productos.

Thermolan testing

Obtén las claves de cada colada

  • Índice de nodularidad (forma de grafito)
  • Estructura de la matriz (Ferrita / Perlita / Carburos)
  • Contenido de carbono
  • Predicción de la microestructura
  • Riesgo de defectos de microrrechupe
  • Precipitación grafítica (densidad del grafito)
  • Composición química
  • Factor de autoalimentación (selfeeding)
  • Evolución de fracciones sólidas

Soluciones relacionadas

Domina tu proceso de fabricación.

Contacta con nuestro equipo si crees que una gestión inteligente de tu proceso de fabricación puede ayudarte a mejorar tus resultados.

Thermolan logo

Novedades principales de Thermolan® v3.3

Las mejoras introducidas en Thermolan® v3.3 se orientan a ofrecerte una herramienta más usable y ágil para la realización de controles diarios a pie de colada, así como una herramienta más robusta y fiable para trabajar sobre el análisis de los datos históricos y/o realizar cargas de datos de forma manual.

Te presentamos las novedades introducidas en los diferentes entornos de trabajo:

Thermolan® Capture

+ visual, + intuitivo
Hemos mejorado la usabilidad de los widgets y otros elementos customizables para que puedas gestionarlos de forma más intuitiva.
  • Ahora, los widgets seleccionan automáticamente el primer espacio libre disponible, facilitando la configuración y optimizando el espacio en pantalla.
  • Los widgets también asignarán por defecto los canales correspondientes, ahorrándote tiempo y esfuerzo.
  • La gestión del espacio de ocupación del widget se realiza directamente desde la pantalla de configuración de escenario, brindándote mayor control y flexibilidad.
Hemos trabajado en cómo se muestran algunos datos clave para que tengas la información relevante de manera más fácil.
  • Temperatura Solidus más precisa.
  • Gráficos y datos más claros y visuales.
  • Mejora de la visualización de temperaturas para una lectura más clara.
Hemos creado un nuevo menú de configuración de captura automática.
Este menú te permitirá autogenerar la estructura de carpetas y archivos a monitorizar, simplificando aún más tu flujo de trabajo.
Hemos introducido mejoras en el widget de Predicciones Nodularidad.
  • Te mostramos los resultados del cálculo del porcentaje de nodularidad de forma más precisa.
  • Hemos introducido mejoras en el cálculo del número de nódulos, más fiel a valores metalográficos.

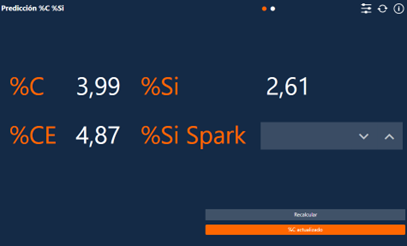

Hemos introducido mejoras en el widget de Predicción de %C y %Si.

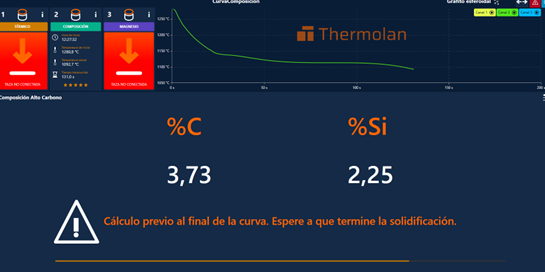

  • Mensajes de error más directos y descriptivos
  • Nuevos botones te permitirán seleccionar la temperatura Liquidus y Eutectica mínima de la curva de composición y realizar con ellas los cálculos posteriores.
  • Visualización de los widgets de nodularidad y composición, incluso en espacios reducidos. Estos cambios menores mejoran la experiencia visual y facilitan la interpretación de los datos, asegurando un análisis más eficiente y preciso.

Thermolan® Analyzer

+ flexible, + fiable
Extracción de archivos múltiples de forma simultánea.
  • Ya puedes extraer simultáneamente todos los archivos Excel de tipo escenario en un solo paso.
  • Con un simple click, podrás procesar tus datos en lote, ahorrando tiempo y esfuerzo.
Mejoras en la carga de archivos.
Arrastra y suelta los archivos Excel de escenario directamente en la pestaña de búsqueda.
Adiós al widget Cooling Curve Display.
Ahora puedes realizar todas las tareas que este widget ofrecía en otros campos de uso más sencillo e intuitivo, simplificando tu flujo de trabajo.

Mejoras generales

+ fácil
Licencias virtuales.
Hemos introducido licencias para máquinas virtuales. Así tendrás mayor flexibilidad y adaptabilidad en tus entornos de trabajo virtualizados.
Nueva forma de recoger la hora de los ensayos.
A partir de ahora, aunque la hora se recogerá de la fecha actual en UTC, se visualizará correctamente para la persona usuaria.
Nuevos idiomas del sistema.
Ahora Themolan® también puede configurarse en idioma ruso.
