- Bereizmen metrologikoa
- Barneko akatsak eta azaleko defektuak detektatzeko gaitasun handia
- Osagaien berreraikuntza birtuala
Fabrikazio-prozesuen bilakaerak eta konbergentziak eta produktuaren diseinuko joera berriek produktu jasangarriagoak, funtzio anitzekoak eta errendimendu handiagokoak (iraunkorragoak eta fidagarriagoak) sortzeko, laguntza-egiturak behar dira garapen-prozesuaren faseak eta produktu optimizatu berriak aztertzeko eta baliozkotzeko.
Ordenagailu bidezko tomografia axiala industriaren aliatua da duela urte askotatik, eta piezen eta egituren barne-osasuna ikuskatzea eta aztertzea ahalbidetzen du. Sentsibilitate-gaitasunean egindako aurrerapenek eta bistaratze- eta analisi-softwareen bilakaerak berrikuntza- eta garapen-prozesuak bizkortzea eta bultzatzea ahalbidetzen dute, eta, horrekin batera, balio handiko tresna horretara sarbidea duten enpresen lehiakortasuna.
AZTERLANek I+G industrialaren zerbitzura jartzen ditu mikrotomografia axial konputarizatuan gaitasun aurreratuak, bereizmen metrologikoarekin eta barne-akatsak detektatzeko gaitasun handiarekin. Gaitasun hori, bere profesional-taldearen ezagutza adituarekin batera, enpresen berrikuntza- eta optimizazio-prozesuak bizkortzera eta ziurtatzera bideratzen da.
Azpiegitura hori AZTERLANek materialen garapenean eta fabrikazio-prozesuetan, prototipatze azkarrean, materialen karakterizazioan (saiakuntza suntsitzaile eta ez-suntsitzaileen bidez) edo simulazio- eta iragarpen-gaitasunetan dituen gaitasun aurreratuekin osatzen da.
Ibilgailu elektrikoen arintze-beharrak injekzio-teknologien bidez (HPDC eta V-HPDC) aluminioan fabrikatutako tamaina handiko egiturazko osagaien garapena bizkortzen ari dira.
- Osagai berrien proposamenak ebaluatzea
- Eremu kritikoen barne-osasuna egiaztatzea (porositatea, pitzadurak, inklusioak): detekzioa, neurketa eta kokapen zehatza
- Desmoldekatu eta/edo mekanizatu ondoren, dimentsio-distortsioak (distantziak, lodierak) egiaztatzea
Egitura erretikularrek osagaien pisua arintzea ahalbidetzen dute. Hala ere, lodiera txikiko eremuak direnez, hareazko moldekatze-teknologien bidez fabrikatzeak arriskuak dakartza betetze-eremu kritikoekin eta hausturak eragin ditzaketen distortsioekin.
- Fabrikazioaren hainbat uneren ikuskapen tomografikoa, distortsioak (distantziak, lodierak) ebaluatzeko
- Betetze-eremu kritikoen definizioa eta identifikazioa
- Solidotzeko/uzkurtzeko gune kritikoak definitzea eta identifikatzea
Fabrikazio gehigarriko teknologiek osagai hibridatuak garatzen laguntzen dute, hainbat materialez fabrikatuak eta/edo fabrikazio-teknologia desberdinen erabilera konbinatuaren bidez.
Horien artean daude, halaber, GIGA/MEGA stamping osagaiak, soldadura-prozesuen bidez uztartzen direnak.
- Soldadura-prozesuen lotura-eremu lokalizatuak eta eragin termikoa aztertzea
- Teknologia gehigarrien bidez fabrikatutako piezen azterketa
Akabera-prozesuak (mekanizazioa, adibidez) partzialki edo osorik ezabatzeak produkzio egokiago eta iraunkorrago baterantz aurrera egitea errazten du, materialen aurrezpena erraztuz eta fabrikazio- eta entrega-denborak hobetuz.
- Mekanizazio-hazkundeak minimizatzea, desbideratze geometrikoak eta akatsak kontrolatuz
- Betetzeko moldeak eta sistemak optimizatzea
AZTERLANek gaitasun aurreratuak ditu ordenagailu bidezko tomografia axialaren bidez osagaiak aztertzeko eta baliozkotzeko.
Jarraian, ikuskapen ez-suntsitzaile hau aplikatzeko gure azpiegituren parte diren Metrotom 1500G3 scatterControl teknologiadun ekipoa (bereizmen handiko mikrotomografia) eta YXLON CT Compact (tomografia) ekipoen ezaugarriak zehazten dira.

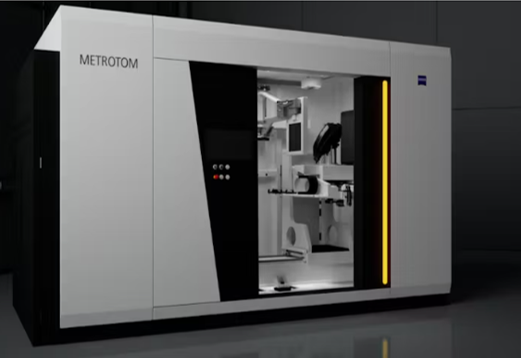

Metrotom 1500G3 + scatterControl

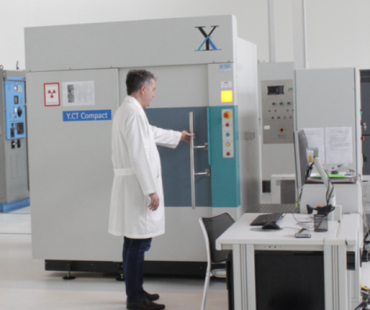

YXLON CT Compact
Irudiak berreraikitzeko softwarea
- Kalitatea hobetzeko eta berreraikitzeko berezko softwarea
- VGStudio MAX 3.0
Potentzia
- 250 KV
- 450 KV
Erresoluzioa
- Pixel kopurua: 3072 x 3072
- Hedapen birtual horizontala(VHD) %90era
- Luzapen birtual bertikala (VVD) 1153 mm arte
- Alboko espazio-bereizmena: 0.2 mm
- Espazio-bereizmen bertikala: 0.25 mm
Piezaren gehienezko tamaina (øxh)
- 1153 mm x 300 mm x 600 mm
- 60 kg
- 450 mm x 500 mm x 800 mm
- 30 kg
Ikuskatutako materialak
- Aluminio galdaketa (HPDC, VHPDC)
- Dentsitate baxuko material eta osagarriak
- Polimeroak
- Burdina
- Altzairua
Beste ezaugarri batzuk
- ± 4.5 μm-ko zehaztasun metrologikoa
- Alderantzizko ingeniaritza
- -
