Plaketa formako beta faserik gabeko aluminio birziklatuzko moldeaketetan propietate mekaniko hobetuak lortzeko metodoa

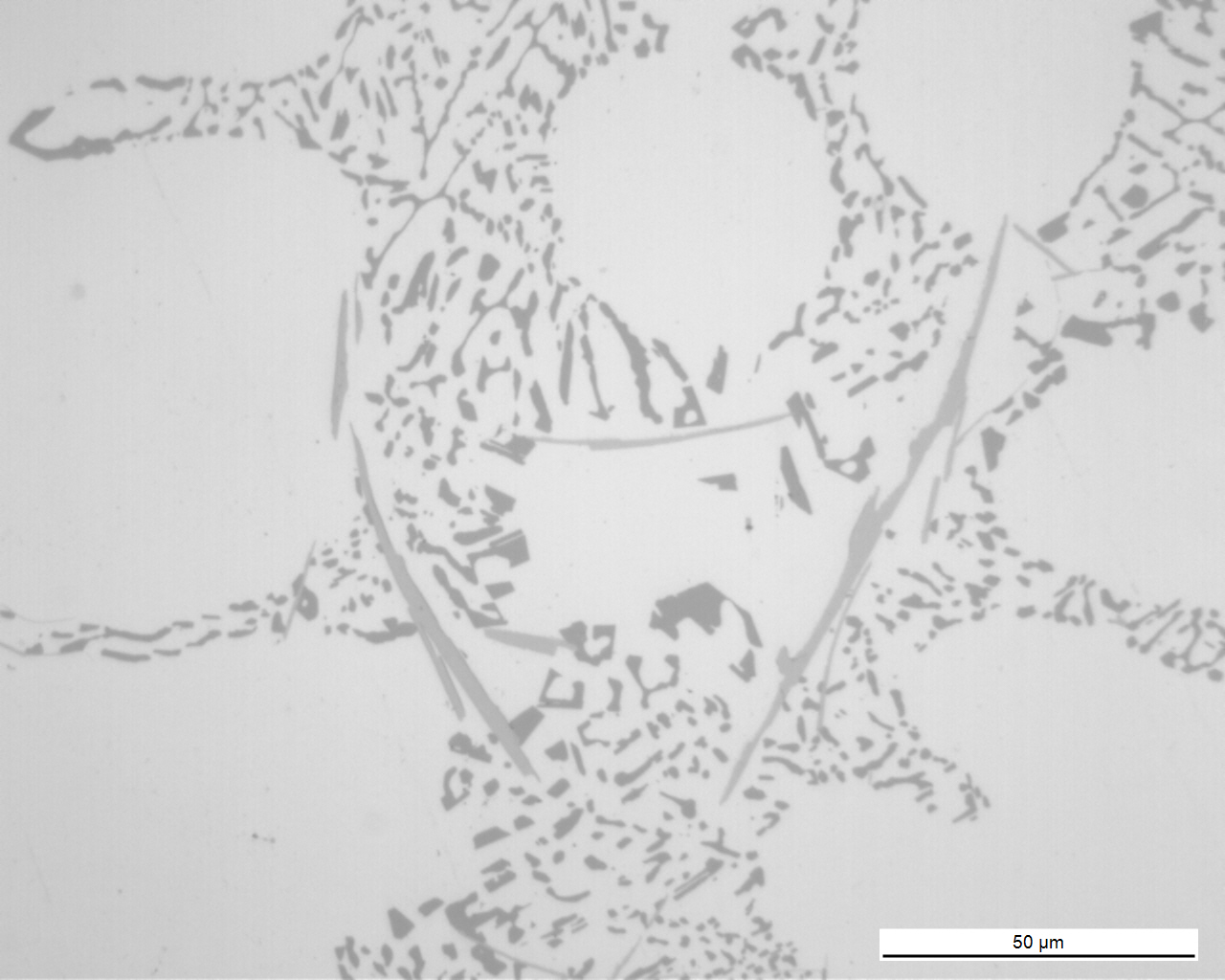

Un proceso para la preparación de una aleación de aluminio que contiene hierro, libre de fase beta con forma de plaqueta primaria de tipo Al5FeSi en la estructura solidificada que presenta la siguiente composición (cantidades expresadas en % en peso con respecto al peso total de la aleación): Si 6,00 – 9,50 Fe 0,15 – 0,60 Mn 0,04 – 0,60 Mg 0,20 – 0,70 Cr 0,01 – 0,60 Ti 0,05 – 0,30 Sr y/o Na 0,001 – 0,25 V 0,00 – 0,60 Cu 0,01- 0,25 Ni 0,01 – 0,1 Zn 0,01 – 0,1 siendo el equilibrio Al e impurezas inevitables, en el que la aleación de aluminio que contiene hierro presenta una composición que se caracteriza por que la cantidad total de Mn y Cr, en porcentaje en peso (% en peso), es igual o mayor de un 50 % de la cantidad de Fe, o en el que la aleación de aluminio que contiene hierro presenta una composición que se caracteriza por que la cantidad total de Mn, Cr y V, en porcentaje en peso (% en peso), es igual o mayor de un 50 % de la cantidad de Fe, que comprende la adición de cualquiera de Mn y Cr, o Mn y Cr y V, a la composición de base de un lingote de AlSi7Mg secundario de segunda fusión.
